A modern olaj-, gáz- és petrolkémiai szállítási rendszerekben kritikus fontosságú a csővezetékek integritásának és hatékonyságának megőrzése. Az egyik speciális szerelvény, amelyet széles körben használnak a csővezeték-rendszerekben, aBarred Tee. Ez az alkatrész megakadályozza, hogy a csővezetékek bejussanak az elágazó csővezetékekbe, miközben lehetővé teszi a folyadékok zökkenőmentes átáramlását a rendszeren.
Ez az átfogó útmutató feltárja, mi az a Barred Tee, hogyan működik, tervezési felépítése, alkalmazásai, előnyei, és hogyan válasszuk ki a megfelelő specifikációt az ipari csővezetékrendszerekhez. Megbeszéljük azt is, hogyan szeretik a gyártókShiwangmegbízható csővezeték-alkatrészeket biztosítanak, amelyeket úgy terveztek, hogy megfeleljenek a nemzetközi szabványoknak.

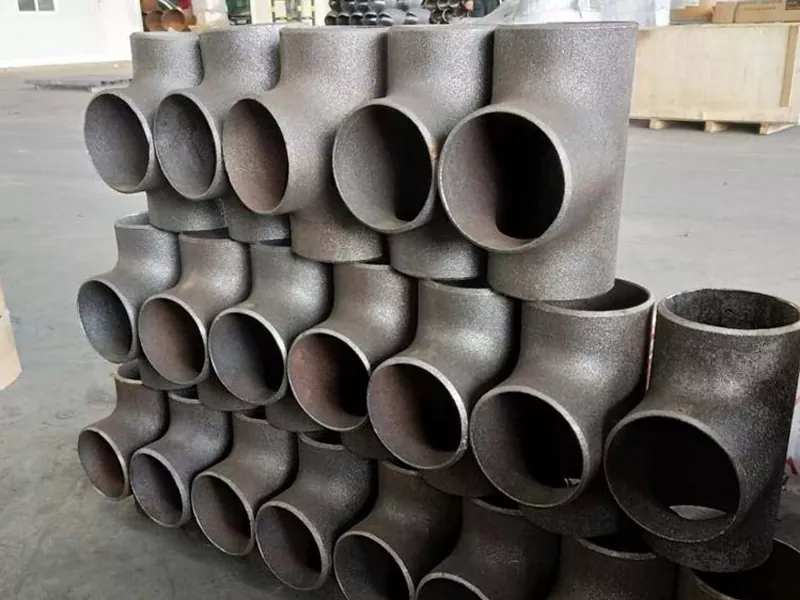

A Barred Teeegy speciális típusú cső-te-idom, amelyet olyan csővezeték-rendszerekben használnak, amelyek tömítési műveleteket igényelnek. Tartalmaz belső rudakat, amelyek az ágnyíláson keresztül vannak hegesztve, hogy megakadályozzák, hogy a csővezetékek oldalágaiba kerüljenek.
A csővezetékek tisztítására, ellenőrzésére és karbantartására szolgáló mechanikus eszközök. Amikor a sertések egy csővezetéken haladnak keresztül, a fő csővezeték útvonalán kell maradniuk. Megfelelő védelem hiányában a sertések véletlenül bejuthatnak az ágakba, eltömődéseket vagy működési hibákat okozva.
A póló belsejében lévő rudak védőgátként működnek, amely lehetővé teszi a folyadék áramlását, miközben megakadályozza a malacok bejutását az ágba.
A rácsos pólót általában a következőkben használják:
Az ipari csővezeték-gyártók, mint plShiwangkiváló minőségű rácsos pólót gyártanak, amelyet úgy terveztek, hogy megfeleljen a szigorú nyomás- és korrózióállósági követelményeknek.
A csőrendszerek kritikusak a csővezetékek hatékonyságának fenntartása szempontjából. Az elágazó csővezetékek azonban működési kockázatot jelentenek, amikor a sertések áthaladnak a rendszeren.
A rácsos pólók létfontosságú szerepet játszanak számos lehetséges probléma megelőzésében:
A rácsos pólók nélkül a tömítési műveletek megbízhatatlanná és veszélyessé válhatnak, különösen az összetett csővezeték-hálózatokban.
A rácsos póló működési elve egyszerű, de rendkívül hatékony.
A póló leágazó kimenetén belül több acélrudat párhuzamosan vagy keresztben hegesztettek. Ezek a rudak lehetővé teszik a folyadék áthaladását, miközben elzárják a nagyobb tárgyakat, például a sertéseket.
A kialakítás biztosítja:
A sertésműveletek során:
Ez az egyszerű mechanikai akadály védi mind a sertés, mind a csővezeték infrastruktúráját.
A rácsos póló több fontos szerkezeti elemből áll, amelyek biztosítják a szilárdságot, a megbízhatóságot és a tartósságot.
| Összetevő | Leírás |
|---|---|
| Main Run Pipe | Az elsődleges csővezeték, ahol a sertések utaznak |
| Branch Outlet | A másodlagos csőcsatlakozás |
| Belső rudak | Acélrudak hegesztettek az ág nyílásán |
| Hegesztett csatlakozások | Nagy szilárdságú hegesztések biztosítják a szerkezeti integritást |
| Megerősítési terület | Extra vastagság, hogy ellenálljon a nagy nyomásnak |
A belső rudak óvatosan vannak elhelyezve, hogy a folyadékáramlást ne korlátozzák, miközben megakadályozzák a sertések bejutását az ágba.
A rácsos pólók a csővezeték tervezési követelményeitől függően különböző konfigurációkban kaphatók.
A cégek szeretikShiwangszemélyre szabott rácsos pólót is gyárthat, hogy megfeleljen a speciális mérnöki követelményeknek.
Az anyagválasztás kulcsfontosságú a csővezeték biztonsága és tartóssága szempontjából.
| Anyag | Tipikus alkalmazás |
|---|---|
| Szénacél | Olaj- és gázvezetékek |
| Rozsdamentes acél | Korrozív környezetek |
| Ötvözött acél | Magas hőmérsékletű és nagynyomású rendszerek |
| Duplex rozsdamentes acél | Offshore csővezetékek |
Kiváló minőségű gyártók, mint plShiwangbiztosítsa, hogy az anyagok megfeleljenek a nemzetközi szabványoknak, mint például az ASTM, ASME és API specifikációknak.
A rácsos pólót széles körben használják azokban az iparágakban, ahol a csővezetékeknek áthúzhatónak kell maradniuk.
Az a képességük, hogy megakadályozzák a disznók rossz útvonalát, a modern csővezeték-infrastruktúra alapvető elemeivé teszik őket.
A rácsos pólók használata számos működési és gazdasági előnnyel jár.
Ezek az előnyök a rácsos pólót szabványos tervezési elemmé teszik a csővezeték-rendszerekben.
| Funkció | Barred Tee | Standard Tee |
|---|---|---|
| Belső rudak | Igen | Nem |
| Pigging Systemsben használják | Igen | Nem |
| Megakadályozza a sertés bejutását | Igen | Nem |
| Tipikus alkalmazások | Olaj- és gázvezetékek | Általános csőrendszerek |
Ez az összehasonlítás világosan megmutatja, miért elengedhetetlenek a rácsos pólók a csővezetékekben.
A megfelelő rácsos póló kiválasztása számos mérnöki megfontolástól függ.
Tapasztalt gyártókkal való konzultáció, mint plShiwangbiztosítja, hogy a rácsos póló kialakítása megfeleljen a csővezeték-projekt műszaki követelményeinek.
A megfelelő telepítés biztosítja a rácsos pólók hosszú távú teljesítményét.
A rácsos póló megakadályozza, hogy a csővezetékek bejussanak az elágazó csővezetékekbe, miközben lehetővé teszi a folyadék átáramlását az elágazó csatlakozáson.
Általában olaj- és gázvezetékekben, finomítókban, petrolkémiai üzemekben és bármilyen csővezetékrendszerben használják.
Nem. A rudakat úgy tervezték, hogy lehetővé tegyék a folyadék áramlását, miközben blokkolják a sertéseket, minimalizálva a nyomásveszteséget.
Igen. A gyártók kedvelikShiwangtestreszabott rácsos pólóterveket biztosít a csővezeték átmérője, a sertés mérete és a nyomás követelményei alapján.
Az alkalmazástól függően általában megfelelnek az olyan szabványoknak, mint az ASME, az ASTM és az API.
A rácsos pólók kritikus elemei a csővezetékrendszereknek. Azáltal, hogy megakadályozzák a sertések bejutását a mellékvezetékekbe, biztonságos és hatékony csővezeték-működést biztosítanak olyan iparágakban, mint az olaj-, gáz- és petrolkémia.
Speciális kialakításuk, tartós anyagaik és működési megbízhatóságuk nélkülözhetetlenné teszik a modern csővezeték-infrastruktúrában.
Ha kiváló minőségű csővezeték szerelvényeket keres, beleértve a rácsos pólót,Shiwangprofesszionális gyártási megoldásokat kínál, amelyek megfelelnek a nemzetközi szabványoknak és az igényes ipari környezetnek.
A termék részleteiért, műszaki specifikációiért vagy testreszabott csővezeték-megoldásaiért,lépjen kapcsolatba velünkma, hogy megtudja, hogyan támogathatjuk csővezeték-mérnöki projektjeit.
